Hydrogen Fuel Cell Test Bench

Ang Vet Energy ay isa sa mga sikat na tagagawa at supplier ng China Hydrogen Fuel Cell Test Bench. Ang aming pabrika ay dalubhasa sa pagmamanupaktura ng Hydrogen Fuel Cell Test Bench. Nananatili kami sa punong-guro ng oryentasyon ng kalidad at priyoridad ng customer, taos-puso naming tinatanggap ang iyong mga liham, tawag at pagsisiyasat para sa pakikipagtulungan sa negosyo.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang VET Energy ay isang pambansang high-tech na negosyo na dalubhasa sa pananaliksik at pagpapaunlad, produksyon, pagbebenta at serbisyo ng mga bahagi ng fuel cell, tulad ng asfuel cell stack, membrane electrode assembly, bipolar plate, PEMelectrolyzer, fuel cell system, hydrogen generator system, fuel cell test bench, catalyst, carbon paper at mga bahagi ng BOP.

Sa paglipas ng mga taon, nakapasa kami sa ISO 9001:2015 na internasyonal na sistema ng pamamahala ng kalidad, nakakalap kami ng isang grupo ng mga karanasan at makabagong mga talento sa industriya at mga R&D team, at may masaganang praktikal na karanasan sa disenyo ng produkto at mga aplikasyon sa engineering. maaari naming i-customize ang fuel cell ayon sa bawat pangangailangan ng aming customer.

Buong puso kaming magbibigay sa iyo ng propesyonal, mahusay na serbisyo at mga de-kalidad na produkto na may mga bentahe sa presyo.

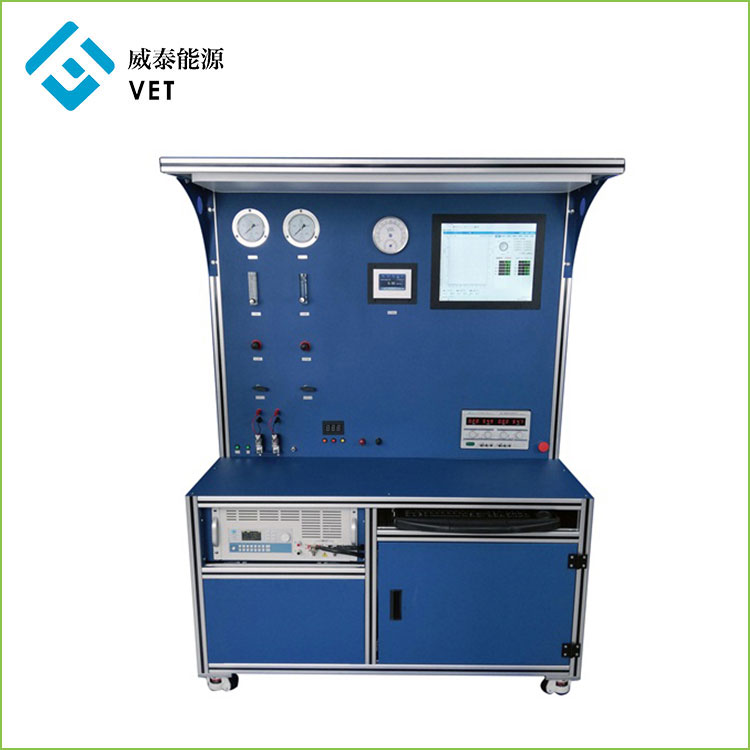

Hydrogen Fuel Cell Test Bench

1. Panimula ng Produkto

Ang hydrogen fuel cell test bench na ito ay independiyenteng binuo at ginawa ng aming kumpanya. Ito ay ginagamit upang subukan ang pare-pareho ang boltahe, pare-pareho ang kasalukuyang, kapangyarihan, pagganap at buhay ng hydrogen fuel cell.

Inilapat ang test bench sa kagamitan na awtomatikong sumusubok sa katayuan sa pagtatrabaho at mga index ng pagganap ng hydrogen fuel cell ng user. Ang kagamitan ay binubuo ng mobile test bench at auxiliary connection cables, at nilagyan ng hydrogen timing exhaust device, DC programmable electronic load, dual DC power supply, hydrogen flowmeter at iba pang kagamitan.

Ang kagamitan ay nangangailangan ng mga propesyonal na ilipat ito sa posisyon ng operasyon at ayusin ito, ikonekta ang cable sa nasubok na aparato, suriin ang power supply at ang pinagmumulan ng gas, at simulan ang software ayon sa mga tagubilin na ipinapakita ng computer. Maaaring awtomatikong itakda ng system ang mga kondisyon ng pagsubok, makuha ang mga resulta ng pagsubok, at ang mga resulta ng pagsusuri sa output ay maaaring ipakita sa monitor ng computer, at maaaring maimbak sa computer o anUSB drive kung kinakailangan.

2.ProductParameter

Mga Parameter para sa Fuel Cell Test Bench
Bahagi ng suplay ng gas	Maaaring ilagay sa 16 na bote ng 15MPa at 40L cylinders
	Ang katumpakan ng pagsubok ng pressure sensor, temperatura at humidity sensor at flow meter ay mas mahusay kaysa sa ± 0.5%
	I-adopt ang dalawang-stage na pressure reducing device, ang bawat stage pressure ay maaaring iakma, na tumitiyak sa kawastuhan at pagiging maaasahan.
	Ang flowmeter ay naka-install sa seksyon ng medium pressure, na maginhawa upang suriin ang instant at pinagsama-samang daloy.
	Ang inlet at outlet ng solenoid valve, na may awtomatiko at manu-manong mga balbula, kabilang ang mga panlabas na pipeline at plug.
Bahagi ng DC power supply	Maaaring magbigay ng dual-circuit DC power, single 0-60V voltage adjustable, kasalukuyang range 0-5A
Naglo-load ng bahagi	Ang bahagi ng load ay programmable electronic load, computer host at industrial display
	Pinakamataas na kapangyarihan: 3000W, max na kasalukuyang: 500A, max na boltahe: 500V
	Suportahan ang sabaysabay na pagkarga ng 16 na load upang matugunan ang mga pagsubok na pangangailangan ng multi-channel na output power supply
	Suportahan ang magkasabay na parallel ng 16 na load upang matugunan ang mga pangangailangan ng pagpapalawak ng kuryente ng solong output power supply
	500KHz synchronous sampling, 10Hz, 100ua, 0.1mv stable na resolution na output.
	Pagsukat ng boltahe / kasalukuyang ripple (VPP / IPP), peak value (VP + / IP +) at valley value (VP - / IP -).
	apat na pangunahing mga mode ng operasyon: pare-pareho ang kasalukuyang, pare-pareho ang boltahe, pare-pareho ang kapangyarihan at pare-pareho ang paglaban.
	Suportahan ang real LED simulation function
	Suportahan ang pagsukat ng epekto ng pagkarga
	Suporta sa pagsukat ng oras (timing)
	Suportahan ang overvoltage protection (OVP) na pagsubok
	Suportahan ang short circuit simulation function.
	Suportahan ang panloob na resistensya ng baterya at pagsubok ng baterya.
	Suportahan ang mga function ng von at Voff
	Suportahan ang overvoltage protection (OVP) na pagsubok
	Suportahan ang pagsukat ng epekto ng pagkarga
	Suportahan ang kasalukuyang output ng pagsubaybay sa waveform.

3.Product Feature At Application

Mga Tampok ng Produkto:

Ganap na pinagsama at compact

Tumpak na kontrol sa daloy ng gas

Tumpak na kontrol sa temperatura at halumigmig

Tumpak na electronic load para sa fuel cell

Maramihang mga function ng seguridad

Ang software ay may kumpletong pag-andar.

Mga Application:

Angkop para sa PEMFC solong cell.

4. Mga Detalye ng Produkto

Pagpapakilala ng mga bahagi ng system

numero	pangalan
1	panukat ng presyon ng hydrogen
2	Air pressure gauge
3	Hygrothermograph
4	Meter ng daloy ng hydrogen
5	Display screen
6	Headlamp
7	Hydrogen-rotor flowmeter
8	Air-rotor flowmeter
9	Balbula na nagre-regulate ng presyon ng hydrogen
10	Regulator ng presyon ng hangin
11	Lilipat ng hydrogen
12	Air switch
13	Lilipat ng ilaw
14	Solenoid valve switch
15	Solenoid valve (kaliwa ay intake, kanan ay exhaust)
16	Pagpapakita ng oras ng tambutso (adjustable)
17	Adjustable DC regulated power supply
18	Pindutan ng scram
19	Mag-load ng negatibong input
20	Mag-load ng positibong input
21	Programmable DC electronic load
22	Daga
23	Keyboard
24	Computer host
25	Gulong

Ang bahagi ng supply ng hydrogen gas ay:

1-panukat ng presyon ng hydrogen:, ay nagpapakita ng hydrogen pressure

4-Meter ng daloy ng hydrogen: ginagamit upang ipakita ang hydrogen instantaneous flow, cumulative flow

7-Hydrogen-rotor flowmeter:Isaayos ang daloy ng hydrogen, pataasin ang pakaliwa ng orasan at bawasan ang clockwise, naaakma mula sa 0-10L/min na daloy.

9-Balbula na nagre-regulate ng presyon ng hydrogen: ayusin ang hydrogen pressure, ibaba ang anticlockwise, mas malaki clockwise, 0-0.4 MPa pressure adjustable.

11- Lilipat ng hydrogen: Ito ay ginagamit upang buksan at isara ang hydrogen output.

14-Solenoid valve switch:kontrolin ang solenoid valve na naka-on.

15-Solenoid valve: ginagamit upang kontrolin ang hydrogen interval exhaust, kaliwa ay ang inlet valve, kanan ay ang exhaust valve.

16-Pagpapakita ng oras ng tambutso (adjustable): kontrolin ang solenoid valve na binuksan at isinara sa isang cycle ng pagitan ng oras, tatlong key: pagpili ng mode, key, subtract key.

Ang bahagi ng suplay ng hangin ay:

2-Air pressure gauge: ipakita ang air pressure

8-Air-rotor flowmeter: ayusin ang daloy ng hangin, dagdagan ang anticlockwise at bawasan ang clockwise, adjustable mula sa 0-10L/min na daloy.

10-Regulator ng presyon ng hangin: ayusin ang presyon ng hangin, ibaba ang anticlockwise, mas malaking clockwise, 0-0.4 MPa pressure adjustable.

12-Air switch: Buksan at isara ang air output

Ang seksyon ng pagkarga ay:

5-Display na screen

19 at 20-Loads input port

21-DC electronic load

24-Computer host

Ang electronic load ay maaaring patakbuhin ng panel o PC end computer operation.

Ang bahagi ng power supply ay:
