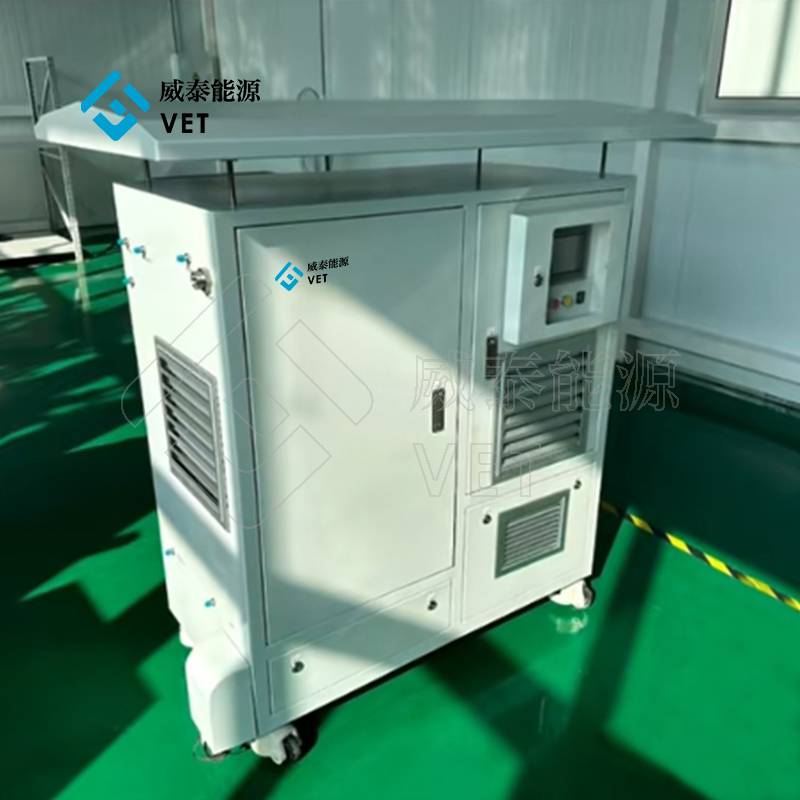

3KW Methanol Hydrogen Production Power Generation System

Ang 3KW methanol hydrogen production power generation system mula sa China-vet ay kumakatawan sa isang cut-edge solution sa larangan ng malinis na enerhiya. Pinagsasama ng sistemang ito ang advanced na teknolohiya ng produksiyon ng methanol hydrogen na may mahusay na henerasyon ng kuryente, na nag -aalok ng isang maaasahang at kapaligiran na alternatibo sa maginoo na mga mapagkukunan ng enerhiya.

Ang sistemang henerasyon ng kuryente na ito ay gumagamit ng teknolohiyang cell ng hydrogen fuel upang mai -convert ang hydrogen na nagmula sa methanol sa koryente. Ang proseso ay mahusay at napapanatiling, ginagawa itong isang mahusay na pagpipilian para sa pagbabawas ng mga paglabas ng carbon habang natutugunan ang mga hinihingi ng enerhiya. Dinisenyo para sa magkakaibang mga aplikasyon, ang system ay mainam para magamit sa mga pasilidad sa industriya, mga istasyon ng remote na kapangyarihan, at mga suplay ng enerhiya ng backup.

Daloy ng Proseso

Proseso ng Proseso ng sistemang ito:

Ang pangunahing prinsipyo ng proseso ng kagamitan ay ang paggamit ng singaw ng methanol upang umepekto sa singaw ng tubig sa ilalim ng pagkilos ng katalista sa mataas na temperatura upang makabuo ng krudo na hydrogen, ipasok ang purifier para sa paglilinis upang makakuha ng mataas na kadalisayan hydrogen, at pagkatapos ay gamitin ang downstream fuel cell system upang mabigyan ng kapangyarihan ang yunit ng kuryente, o itago ito sa sistema ng pag-iimbak ng baterya na batay sa baterya para sa paggamit ng standby.

Ang reaksyon ng pagbabagong-anyo ng tubig ng methanol ay isang multi-sangkap, multi-reaksyon na gas-solid catalytic complex reaksyon system. Ang mga tiyak na reaksyon ng kemikal ay maaaring kabilang ang:

Methanol Steam Reforming Reaction (pangunahing reaksyon);

CH3OH +H2O → CO2 +3H2, AH = +49 kJ/mol

Reaksyon ng pag -crack ng methanol:

CH3OH → CO +2H2, AH = +91KJ/mol

Reverse reaksyon ng gas ng tubig:

CO2+ Hz → CO+ H2O, AH =+ 42 kJ/mol

Ang buong proseso ay ang mga sumusunod: Una, ang desalted na tubig at methanol ay halo-halong ayon sa set ratio, at pagkatapos ay na-injected sa repormang sistema ng paglilinis ng hydrogen sa pamamagitan ng isang mataas na presyon ng pagbubuhos ng bomba. Matapos ang halo-halong likido ay mabilis na singaw sa vaporizer, pumapasok ito sa kama ng catalyst (400-500 ° C) upang sumailalim sa isang reaksyon ng pagbabagong singaw ng methanol. Ang rate ng pag-convert ng single-pass ng methanol ay karaniwang higit sa 95%, higit sa lahat na bumubuo ng 75% H2, 24% CO2 at mas mababa sa 3% ng mga gasolina tulad ng CO at CH4, na kung saan ay krudo hydrogen. Ang krudo na hydrogen na ito ay maaaring direktang ipasok ang siksik na metal membrane purifier, na maaaring linisin ang krudo hydrogen sa hydrogen na may kadalisayan na malapit sa 5N, na nakakatugon sa mga kinakailangan ng proton exchange membrane fuel cells para sa hydrogen sa ISO 14687-2019 at GBT37244-2018 na pamantayan. Ang purified hydrogen ay maaaring direktang magamit sa yunit ng hydrogen pagkatapos ng cell cell ay bumubuo ng koryente, at ang enerhiya ng kemikal ng hydrogen ay na -convert sa elektrikal na enerhiya sa pamamagitan ng cell ng gasolina. Ang nabuong enerhiya na de-koryenteng maaaring magamit para sa panlabas na supply ng kuryente o nakaimbak para sa standby sa pamamagitan ng isang sistema ng imbakan ng enerhiya na batay sa lithium. Ang daloy ng proseso ay ipinapakita sa figure sa ibaba:
